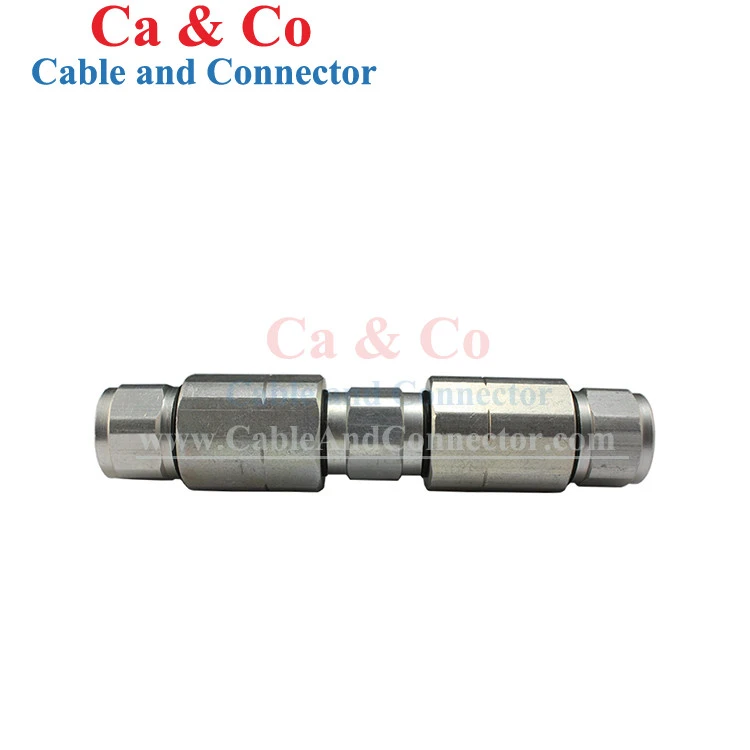

320 Splice konektor je aluminijumski koaksijalni kabl za spajanje 320 aluminijumskog koaksijalnog kabla u RF sistemima za prenos i kablovsku mrežu. Koristi aluminijumsku i POM konstrukciju da obezbedi provodljivu vezu i električnu izolaciju potrebnu za spajanje kablova.
Specifikacija
|
Vrsta proizvoda |
320 spojni konektor |
|
CA&CO model |
CAC-320-SPLI |
|
Frekvencijski opseg |
DC~1000MHz |
|
Radni napon |
335V Max |
|
Izdrži napon |
170V Rms |
|
Centar Kontakt |
Manje ili jednako 10 mΩ |
|
Vanjski kontakt |
Manje ili jednako 5 mΩ |
|
Otpor izolacije |
Veći ili jednak 1000 MΩ |
|
Trajnost (sparivanje) |
Veće ili jednako 500 ciklusa |
|
Primjenjivi standard |
IEC 60169-24 |
|
Materijal |
Aluminijum+POM |
|
Temp. Domet |
-35~+60 stepen |
Kompaktna konstrukcija spajanja
Aluminijumsko telo konektora
Aluminijsko tijelo čini glavni provodni i strukturni dio konektora.
POM izolacijske komponente
POM komponente obezbeđuju izolaciju između provodnih delova konektora.
Integrisana struktura spajanja
Provodljive i izolacione komponente sastavljene su u jedan konektor za spajanje koaksijalnog kabla.
Pouzdane električne performanse
Niski-Električni kontakt sa malim otporom:Otpor središnjeg kontakta je manji ili jednak 10 mΩ, dok je otpor vanjskog kontakta manji ili jednak 5 mΩ, što pomaže minimiziranju električnih gubitaka na mjestima povezivanja.
Visoka otpornost izolacije:Konektor pruža otpor izolacije veći od ili jednak 1000 MΩ kako bi se održala električna razdvojenost između provodljivih komponenti.
DC–1000 MHz Frekvencijski raspon:Konektor radi od DC do 1000 MHz, pokrivajući specificirani frekventni opseg za kompatibilne RF kablovske sisteme.
500+ Ciklusi parenja:Konektor je predviđen za najmanje 500 ciklusa spajanja, podržavajući ponovljeno povezivanje i isključivanje tokom servisa i održavanja.
OEM i prilagođavanje
Prilagodba je dostupna za narudžbe koje zahtijevaju specifikacije proizvoda ili identifikaciju izvan standardne konfiguracije.
Konfiguracija proizvoda -Prilagođene dimenzije ili konfiguracije komponenti mogu se procijeniti u odnosu na crteže kupaca i zahtjeve kablova.
Materijalni zahtjevi -Alternativne specifikacije materijala mogu se pregledati za specifične zahtjeve primjene.
Identifikacija proizvoda -Korisnički brojevi dijelova, kodovi modela ili druge potrebne oznake mogu se dodati gdje je primjenjivo.
OEM pakovanje -Oznake{0}}specifične za kupca, količine pakovanja i uputstva za pakovanje mogu se dogovoriti za velike narudžbe.
Tehnički pregled -Crteži, uzorci ili specifikacije kablova mogu se dostaviti na procenu pre proizvodnje.
Kontrola kvaliteta
Inspekcija ulaznog materijala:Aluminijske i POM komponente se provjeravaju na stanje materijala, izgled i potrebne specifikacije prije ulaska u proizvodnju.
Dimenzijska inspekcija:Ključne dimenzije i spojne površine se provjeravaju tokom proizvodnje kako bi se identificirala odstupanja dimenzija prije montaže.
Inspekcija montaže:Montaži provjeravaju položaj i pristajanje provodljivih i izolacijskih komponenti tokom montaže konektora.
električno ispitivanje:Gotovi konektori se provjeravaju za relevantne električne karakteristike, uključujući kontakt i performanse izolacije.
Završni pregled:Završene jedinice se pregledavaju za izgled, stanje montaže i identifikaciju proizvoda prije pakiranja.
Instalacija i održavanje
Priprema kabla -Pripremite kraj kabla u skladu sa specificiranim zahtevima za završetak konektora pre montaže.
Poravnanje komponenti -Pravilno postavite kabel i komponente konektora prije učvršćivanja veze.
Osiguravanje veze -Dovršite montažu u skladu s primjenjivom procedurom instalacije kako biste održali ispravan kontakt.
Post-Provjera instalacije -Pregledajte kompletan spoj da li je ispravno montiran, pričvršćen i vidljiva oštećenja.
Održavanje -Tokom popravke ili zamjene kabela, provjerite konektor i kraj kabela prije ponovnog sastavljanja ili zamjene komponente.
Pakovanje i dostava
Pojedinačno pakovanje -Svaki konektor je zasebno zapakovan kako bi zaštitio proizvod tokom rukovanja i transporta.
Kartonske kutije -Proizvodi se pakuju u unutrašnju ambalažu i izvozne kartone prema količini narudžbe i zahtjevima isporuke.
Identifikacija kartona -Model, količina, informacije o seriji i oznake za otpremu kupaca mogu biti uključene na vanjske kutije.
Izvoz dokumenata -Komercijalne fakture, pakirne liste, potvrde o poreklu i druga potrebna dokumenta mogu se izraditi po narudžbini.
Planiranje isporuke -Raspored proizvodnje i otpreme se potvrđuje prema količini narudžbe i dogovorenim zahtjevima isporuke.
FAQ
P: Mogu li naručiti uzorak prije slanja masovne narudžbe?
O: Da. Uzorci se mogu dogovoriti za kupce koji žele provjeriti pristajanje proizvoda i prikladnost primjene prije masovne kupovine.
P: Koji je MOQ za 320 spojni konektor?
O: MOQ ovisi o količini narudžbe i zahtjevima za pakovanje. Kontaktirajte nas sa potrebnom količinom za potvrdu.
P: Koje je vrijeme isporuke za velike narudžbe?
O: Vrijeme isporuke ovisi o količini narudžbe i rasporedu proizvodnje. Potvrđeno vrijeme isporuke može se dostaviti uz ponudu.
P: Kako mogu da potvrdim da li konektor odgovara mom kablu?
O: Navedite svoj model kabla, specifikacije, dimenzije ili tehnički crtež. Kompatibilnost se može provjeriti prije naručivanja.
P: Mogu li poslati uzorak kabla na procjenu kompatibilnosti?
O: Da. Uzorak kabela ili detaljne specifikacije kabela mogu se dati za tehničku procjenu kada je potrebno potvrditi kompatibilnost.
P: Da li je ovaj proizvod pogodan za zamjenu postojećeg konektora?
O: Kompatibilnost treba potvrditi na osnovu postojećeg kabla, dimenzija konektora i zahtjeva aplikacije. Pružanje postojećih detalja o proizvodu omogućava precizniju procjenu.
P: Mogu li napraviti probnu narudžbu prije redovne kupovine?
O: Probne narudžbe se mogu razgovarati na osnovu potrebne količine, konfiguracije proizvoda i odredišta isporuke.
P: Da li podržavate ponavljajuće snabdevanje za distributere i projekte?
O: Da. Redovna nabavka se može dogovoriti prema odobrenoj specifikaciji, količini narudžbe i rasporedu isporuke.
P: Koje informacije su potrebne za ponudu?
O: Navedite potrebnu količinu, specifikaciju kabla, odredište isporuke i sve specifične zahtjeve za kupovinu ili pakovanje.
P: Možete li dati ponudu na osnovu godišnje potražnje?
O: Da. Za planirane ili ponavljajuće kupovine, pružanje procijenjene godišnje količine može nam pomoći da procijenimo odgovarajući aranžman proizvodnje i nabavke.
