Uvod
U našem modernom hiper{0}}povezanom svijetu,-brzi prijenos podataka i kristalno-komunikacione mreže se često uzimaju zdravo za gotovo od strane potrošača i preduzeća. Iza svakog televizijskog emitovanja visoke{4}}definicije, stambene širokopojasne internet konekcije, ćelijske bazne stanice i profesionalnog bežičnog radio sistema krije se sofisticirana fizička infrastruktura koja omogućava besprijekornu komunikaciju. Među najtrajnijim, najpouzdanijim i najkritičnijim komponentama ove globalne infrastrukture je koaksijalni kabl. Dugi niz decenija, ovaj specijalizovani tip električnih dalekovoda služio je kao temeljni medij za sigurno, efikasno i pouzdano premeštanje radio frekvencijskih (RF) signala od jednog komada elektronske opreme do drugog.
Unatoč brzom, široko rasprostranjenom rastu optičkih vlakana i bežičnih komunikacija u mnogim sektorima, koaksijalni kabel ostaje potpuno nezamjenjiv u izuzetno širokom spektru potrošačke elektronike, industrijske proizvodnje, zrakoplovnog inženjeringa i telekomunikacijskih aplikacija. Njegov jedinstveni, koncentrični geometrijski dizajn omogućava mu da uspješno obuzda elektromagnetna polja, zaštiti interne prijenose podataka od oštrog vanjskog šuma i održava robustan integritet signala na značajnim operativnim udaljenostima. Ovaj sveobuhvatni vodič istražuje temeljne koncepte koaksijalnih kablova, secirajući njihovu zamršenu unutrašnju anatomiju, ispitujući osnovnu fiziku prijenosa RF signala, procjenjujući različite standarde impedancije i varijante kablova, i razmatrajući njihove primarne operativne prednosti i ograničenja u savremenoj elektrotehnici.
1. Anatomija i struktura jezgra koaksijalnog kabla
Da bismo istinski razumjeli kako koaksijalni kabel postiže svoje visoke-sposobnosti prijenosa, potrebno je pažljivo ispitati njegovu različitu fizičku konstrukciju i sastav materijala. Tehnički izraz "koaksijalni" izveden je iz strukturalne činjenice da svi unutrašnji koncentrični slojevi dijele jednu, zajedničku geometrijsku os. Ovo precizno koncentrično poravnanje je potpuno namjerno, pedantno konstruirano za kontrolu okolnih elektromagnetnih polja i potpuno suzbijanje vanjskih poremećaja. Standardni koaksijalni kabel sastoji se od četiri primarna koncentrična sloja, od kojih je svaki konstruiran za obavljanje specifične mehaničke ili električne funkcije unutar cjelokupnog sklopa dalekovoda.
U samom centru leži provodnik jezgra, koji se obično naziva središnji provodnik. Ovaj kritični element se obično proizvodi od visoko{1}}čvrstog bakra, bakrom-obloženog čelika za dodatnu vlačnu čvrstoću ili posrebrenog-bakra, a njegov primarni zadatak je da prenosi glavni električni RF signal. Oko ovog unutrašnjeg provodnika nalazi se dielektrični izolator, ne- neprovodni sloj koji se obično konstruiše od čvrstog ili pjenastog polietilena, ili politetrafluoroetilena (PTFE). Dielektrični izolator održava precizan, nepokolebljiv fizički razmak između središnje jezgre i vanjskih slojeva, što je ključno za diktiranje električne impedanse i brzine širenja signala kabla.
Okvir dielektričnog izolatora je metalni štit, koji služi kao apsolutna vitalna barijera protiv buke iz okoline i curenja signala. Ovaj štit je obično napravljen od kombinacije aluminijske folije i čvrsto tkane mreže od kalajisanih ili golih bakrenih niti. Štit djeluje kao sekundarni provodnik, dovršavajući električni krug dok hvata elektromagnetni val unutar kabela i blokira vanjske elektromagnetne smetnje (EMI) i radiofrekventne smetnje (RFI). Konačno, cijeli sklop je smješten unutar vanjskog zaštitnog omotača napravljenog od izdržljivih polimera kao što su PVC, polietilen ili poliuretan. Ova vanjska koža štiti unutrašnje slojeve od fizičke abrazije, prodiranja vlage, ultraljubičastog sunčevog zračenja i ekstremnog izlaganja kemikalijama u teškim vanjskim okruženjima.
2. Fizika prijenosa RF signala
Radio-frekvencijski prijenos uključuje visoko-izmjenične struje koje brzo osciliraju, stvarajući elektromagnetna polja koja mogu lako zračiti ili pokupiti zalutalu buku ako se njima ne upravlja odgovarajućim inženjeringom. Standardne otvorene žice ili parovi paralelnih provodnika nisu prikladni za visoko-prijenos jer se ponašaju kao nenamjerne antene, propuštaju dragocjenu energiju signala i trpe veliku degradaciju zbog smetnji iz okoline. Koaksijalni kabel briljantno rješava ovaj problem kroz fizičku primjenu potpunog elektromagnetnog zatvaranja.
Kada RF signal uđe u provodnik jezgre koaksijalnog kabla, on stvara elektromagnetno polje koje putuje duž dužine žice. Budući da vanjski metalni štit u potpunosti okružuje središnji provodnik na ravnomjernoj udaljenosti, električna i magnetska polja povezana sa signalom su u potpunosti ograničena na prostor unutar dielektričnog izolatora koji se nalazi između unutrašnjeg jezgra i vanjskog štita. Nadalje, bilo koji vanjski elektromagnetni šum koji potiče od električnih vodova, radio predajnika ili industrijskih mašina pogađa vanjski opleteni štit i sigurno je uzemljen ili se odbija, sprječavajući ga da prodre u jezgro i ošteti tok podataka.
Još jedan kritičan koncept u RF prijenosu preko koaksijalnog kabla je karakteristična impedansa, mjerena u omima (Ohm). Impedansa predstavlja ukupnu opoziciju koju dalekovod predstavlja naizmjeničnom strujom. Održavanje dosljedne, kontrolisane impedanse-koje je najčešće standardizovano na 50 oma ili 75 oma po cijeloj dužini kabla i njegovog povezanog hardvera-od vitalnog je značaja za performanse sistema. Ako dođe do neusklađenosti impedancije, dio putujuće RF energije će se reflektirati unazad prema izvoru, a ne doći do odredišnog opterećenja. Ova refleksija stvara stajaće talase, degradira kvalitet signala, smanjuje energetsku efikasnost i u-radio okruženjima velike snage može stvoriti višak topline koja trajno oštećuje osjetljivi hardver predajnika.
3. Klasifikacije, standardi impedanse i varijante kablova
Koaksijalni kablovi nisu jedna-veličina-odgovara-svoj robi; oni su projektovani u različite klase zasnovane na radnoj frekvenciji, fizičkoj veličini, kapacitetu{3}}unošenja snage i ocjenama impedance. Za tehničara, dizajnera sistema ili RF inženjera, odabir ispravne varijante kabla je od suštinskog značaja za osiguravanje optimalnih performansi sistema i izbjegavanje katastrofalnih refleksija signala.
Dva primarna standarda impedanse koja dominiraju globalnom industrijom su 50 oma i 75 oma:
50 Ohm koaksijalni kablovi:Oni su prvenstveno dizajnirani za prijenos podataka, bežične komunikacije, dvosmjerne radio sisteme, GPS opremu i komercijalne pojačivače signala. Ocjena impedanse od 50 Ohma pruža idealan balans između slabljenja signala i velike snage-mogućnosti rukovanja, što ga čini univerzalnim standardom za radio-frekventne predajnike i antene. Popularni primjeri uključuju tradicionalne RG-58, kao i moderne varijante sa malim gubicima poput LMR serije (kao što su LMR-240 i LMR-400).
75 Ohm koaksijalni kablovi:Oni su optimizovani za distribuciju videa, kablovsku televiziju (CATV), kanale za satelitsku televiziju i isporuku širokopojasnog interneta. Budući da video i emitovani signali daju prioritet minimalnom gubitku signala u dugotrajnim pasivnim radnjama, a ne pri rukovanju velikom snagom, geometrija od 75 oma (primjera RG-6 i RG-59 kablovi) sprječava degradaciju slike i održava čist integritet kanala u stambenim i komercijalnim distribucijskim mrežama.
Pored razlika u impedanciji, koaksijalni kablovi se značajno razlikuju po fizičkom kalibru. Deblji kablovi imaju veće provodnike jezgre i deblje dielektrične izolatore, koji drastično smanjuju slabljenje signala (gubitak signala na udaljenosti) za duge kablove, iako žrtvuju fizičku fleksibilnost. Suprotno tome, tanji kablovi su veoma fleksibilni i lako se provlače kroz uske prostore ili unutrašnjost vozila, ali pate od većih stopa slabljenja tokom dužih raspona.
4. Prednosti i operativna ograničenja
Dok je tehnologija koaksijalnog kabla sazrela tokom skoro jednog veka neprekidnog razvoja, ona nastavlja da drži dominantnu poziciju u mnogim sektorima komunikacija zahvaljujući jedinstvenom spoju strukturnih i operativnih prednosti. Međutim, dizajneri sistema također moraju uzeti u obzir njegova inherentna fizička ograničenja kada planiraju-primjena velikih razmjera.
Primarne prednosti korištenja koaksijalnog kabela uključuju:
Superiorna elektromagnetna zaštita:Zatvoreni koncentrični dizajn pruža izuzetnu zaštitu od vanjskih elektromagnetnih i radio frekvencijskih smetnji, osiguravajući čist prijenos podataka čak i u bučnim industrijskim okruženjima.
Podrška za visok propusni opseg i frekvenciju:Moderne koaksijalne konfiguracije mogu efikasno transportovati visoko-signale visoke frekvencije u rasponu od gigaherca, udobno rukovanje više-videom i brzim-podacima.
Trajnost i mehanička otpornost:Zaštićeni čvrstim polimernim vanjskim omotačem i čvrstim metalnim pletenicama, koaksijalni kabeli odlično podnose oštre vanjske vremenske uvjete, direktno zakopavanje i fizički stres.
Isplativost-:U poređenju sa specijalizovanim talasovodima ili dugim stazama aktivne optičke infrastrukture, koaksijalni kablovi pružaju pristupačno, visoko pouzdano rešenje za lokalnu RF i video distribuciju.
Uprkos ovim snagama, koaksijalni kablovi imaju značajna ograničenja:
Slabljenje signala preko udaljenosti:Kako visoko{0}}signali putuju kroz provodnik jezgra i dielektrični medij, doživljavaju progresivan gubitak energije. Gubitak signala eksponencijalno raste s višim frekvencijama i dužim kablovima, što često zahtijeva pojačala signala ili repetitore.
Fizička zapremina i krutost:Koaksijalni kabl-koaksijalni kablovi visokih performansi mogu biti debeli, kruti i teški, što čini izazovnim složeno usmjeravanje kroz uske vodove zgrade ili skučena kućišta opreme.
Ranjivost na oštećenja od vlage:Ako se vanjski zaštitni omotač pokida ili probije, vlaga može prodrijeti u pleteni štit kroz kapilarno djelovanje, što dovodi do unutrašnje korozije, promjene impedanse i eventualnog kvara kabela.
5. Moderne aplikacije i najbolje prakse za održavanje
Danas, aplikacije za arhitekturu koaksijalnih kablova obuhvataju ogromnu raznolikost tehnoloških sektora. U telekomunikacijama, oni ostaju primarni medij za -milju širokopojasne isporuke, povezujući distribucijske čvorove u susjedstvu direktno na stambene kablovske modeme. U radiodifuznoj industriji, robusne koaksijalne linije povezuju glavne kontrole televizijskog studija sa-predajnim tornjevima velike snage. Nadalje, agencije za javnu sigurnost, pomorski operateri i vazdušni komunikacioni sistemi u potpunosti zavise od čvrstih koaksijalnih veza za povezivanje primopredajnika sa-montiranim antenama na vozilu ili baznim stanicama.

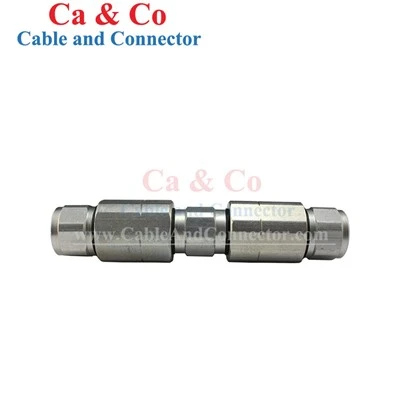

Da bi se garantovalo da mreža koaksijalnih kablova radi sa maksimalnom efikasnošću, kritični su pravilni protokoli instalacije i održavanja. Tehničari se moraju striktno pridržavati minimalnog radijusa savijanja koji je odredio proizvođač tokom instalacije; štipanje ili oštro savijanje kabla deformiše unutrašnji dielektrični izolator, menjajući karakterističnu impedanciju i izazivajući neželjene refleksije signala. Osim toga, odabir odgovarajućih spojnih konektora-kao što su konektori tipa F- sa navojem za televizijske sisteme ili navojni-SMA i BNC konektori za RF instrumente za testiranje i radio opremu-je obavezan da bi se očuvao kontinuitet štita. Konačno, korištenje profesionalne opreme za testiranje kao što je mjerač omjera stojećeg talasa (SWR) ili instalacija post-reflektometra u vremenskoj domeni (TDR)- osigurava da je cijeli dalekovod pravilno usklađen, otklanjajući potencijalne greške u radu prije nego što kompromituju mrežu.
Zaključak
Koaksijalni kabl predstavlja trijumf elektrotehnike, premošćujući jaz između neobrađenog elektronskog generisanja podataka i bežičnog širenja. Ovladavajući delikatnom ravnotežom koncentrične geometrije, dielektrične separacije i metalne zaštite, ova tehnologija je provela decenije pružajući pouzdan prijenos radio frekvencijskog signala s malim-gubicima u nevjerovatnom nizu industrija.
Razumijevanje osnovnih principa koaksijalnog kabla-u rasponu od njegove slojevite unutrašnje anatomije i fizike usklađivanja impedanse do praktičnih razlika između varijanti od 50 oma i 75 oma-omogućava inženjerima, tehničarima i tehnološkim entuzijastima da dizajniraju robusne komunikacijske sisteme. Kako se komunikacijske frekvencije povećavaju i zahtjevi za podacima nastavljaju da evoluiraju, promišljen odabir, instalacija i održavanje-kvalitetne koaksijalne infrastrukture osigurat će da naše globalne mreže ostanu jasne, stabilne i duboko povezane u godinama koje dolaze.
